在供暖系統中，管道泵作為一種關鍵設備，對于保障熱水的有效循環和穩定供暖起著至關重要的作用。隨著供暖需求的不斷增長以及供暖技術的持續發展，深入了解管道泵在供暖管道上的應用原理、選型要點、運行維護等方面的知識，對于提高供暖系統的效率、可靠性和經濟性具有重要意義。

（一）工作原理

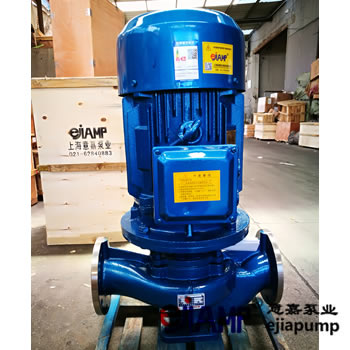

管道泵是一種特殊結構的離心泵，它通常安裝在管道系統中，直接與管道相連。其工作原理基于離心力的作用。當泵軸帶動葉輪高速旋轉時，葉輪中的水在離心力的作用下被甩向葉輪外周，從而在葉輪中心形成低壓區。此時，吸入管道中的水在大氣壓的作用下，源源不斷地流入葉輪中心，填補被甩出的水的位置。被葉輪甩向外周的水進入泵殼后，由于泵殼的流道逐漸擴大，水的流速逐漸降低，動能轉化為壓力能，最終以較高的壓力從排出管道流出。

（二）特點

1. 結構緊湊：管道泵的結構設計使得它可以直接安裝在管道上，不需要龐大的基礎和復雜的安裝空間，節省了占地面積，尤其適用于空間有限的供暖系統。

??2. 安裝方便：由于其與管道直接連接的特性，安裝過程相對簡單，減少了安裝時間和成本。只需將管道泵與供暖管道進行適當?shù)倪B接和固定，即可完成安裝工作。

??3. 運行平穩：管道泵的葉輪和泵軸等部件經過精心設計和平衡處理，在運行過程中產生的振動和噪音較小，能夠為供暖系統提供穩定的運行環境。

??4. 高效節能：隨著技術的不斷進步，現代管道泵采用了先進的水力設計和高效的電機，能夠在滿足供暖需求的前提下，實現較高的運行效率，降低能源消耗。

（一）推動熱水循環

供暖系統中，管道泵的主要作用是為熱水提供足夠的動力，使其能夠在供暖管道中不斷循環流動。從熱源（如鍋爐、換熱器等）加熱后的熱水，通過管道泵的推動，被輸送到各個供暖用戶的散熱器或地暖盤管中，釋放出熱量后再流回熱源進行重新加熱，如此循環往復，保證室內溫度的穩定。

（二）克服管道阻力

供暖管道系統中存在著各種阻力，包括沿程阻力和局部阻力。沿程阻力是由于流體在管道內壁流動時與管壁之間的摩擦產生的，而局部阻力則是在管道的彎頭、閥門、三通等部位，由于流體的流動方向和速度發生變化而產生的。管道泵能夠提供足夠的壓力頭，克服這些阻力，確保熱水能夠順利地在整個供暖管道系統中流動，到達各個供暖末端。

（三）調節供暖流量

不同的供暖用戶在不同的時間段對供暖熱量的需求可能會有所不同。通過調節管道泵的運行參數（如轉速、流量等），可以實現對供暖流量的精確控制，從而滿足不同用戶的供暖需求，提高供暖系統的舒適性和節能性。例如，在氣溫較高的白天，可以適當降低管道泵的流量，減少熱量的輸送；而在氣溫較低的夜間，則增加流量，保證室內溫度的適宜。

（一）流量計算

首先要根據供暖系統的熱負荷、供回水溫度等參數準確計算所需的熱水流量。熱負荷是指為了維持室內設定溫度，供暖系統在單位時間內需要向室內提供的熱量。根據熱負荷計算公式：Q = c × m × Δt（其中Q為熱負荷，c為水的比熱容，m為水的質量流量，Δt為供回水溫度差），可以反推出所需的水的質量流量，再根據水的密度將質量流量轉換為體積流量，這就是選擇管道泵時所需的流量參數。

（二）揚程確定

揚程是指管道泵能夠?qū)⑺嵘母叨?，在供暖系統中，揚程主要用于克服管道系統的阻力。需要對整個供暖管道系統進行詳細的水力計算，包括沿程阻力和局部阻力的計算。沿程阻力可以根據達西公式進行計算，而局部阻力則需要根據不同管件的局部阻力系數進行計算。將所有的阻力相加，再考慮一定的安全余量（一般為10% - 20%），得到的數值就是選擇管道泵時所需的揚程。

（三）泵型選擇

根據計算得到的流量和揚程，在眾多的管道泵型號中選擇合適的泵型。常見的管道泵類型有單級單吸管道泵、多級管道泵等。單級單吸管道泵適用于流量較大、揚程相對較低的供暖系統；多級管道泵則適用于揚程較高的場合。還需要考慮泵的材質、密封形式等因素，以確保管道泵能夠適應供暖系統的工作環境和要求。

（四）電機匹配

管道泵的電機是驅動泵運行的動力源，電機的功率應根據泵的流量、揚程以及效率等參數進行合理匹配。如果電機功率選擇過小，會導致泵無法正常運行，影響供暖效果；而電機功率選擇過大，則會造成能源浪費和設備成本增加。要根據供暖系統的供電條件，選擇合適的電機電壓等級和防護等級。

（一）安裝位置選擇

管道泵的安裝位置應選擇在干燥、通風良好且便于操作和維護的地方。要盡量靠近供暖系統的回水管道，這樣可以保證泵的入口有足夠的壓力，避免出現氣蝕現象。安裝位置的地面應平整、堅實，能夠承受管道泵運行時的重量和振動。

（二）管道連接

在安裝管道泵時，要確保其進出口與供暖管道的連接正確無誤。連接部位應采用合適的密封材料，如橡膠墊片等，以防止漏水。要注意管道的安裝方向，確保熱水能夠按照設計要求順利地流入和流出管道泵。在管道連接完成后，應對整個管道系統進行清洗，去除管道內的雜物和污垢，防止其進入泵內損壞泵的部件。

（三）基礎固定

為了保證管道泵運行的穩定性，需要對其進行牢固的基礎固定。可以采用地腳螺栓將管道泵固定在預先澆筑好的混凝土基礎上，基礎的尺寸和強度應根據管道泵的型號和重量進行合理設計。在固定過程中，要使用水平儀對管道泵進行找平，確保其處于水平狀態，避免因傾斜而導致運行不穩定。

（四）調試步驟

在管道泵安裝完成后，需要進行全面的調試工作。檢查電機的轉向是否正確，可通過短暫啟動電機來判斷。如果轉向錯誤，應及時調整電機的接線。向泵內注水，排盡管道和泵內的空氣，防止氣蝕現象的發生。接著，逐漸啟動管道泵，觀察其運行狀態，檢查泵的流量、揚程、電流等參數是否符合設計要求。在調試過程中，要注意傾聽泵的運行聲音，如有異常噪音或振動，應立即停機檢查，排除故障。

（一）運行監測

在供暖系統運行過程中，要對管道泵進行實時監測。通過安裝在管道和泵上的各種儀表，如流量計、壓力表、溫度計、電流表等，及時獲取泵的運行參數。定期記錄這些參數，并與設計值進行對比分析，以便及時發現異常情況。例如，如果發現泵的電流突然增大，可能是泵的葉輪被雜物堵塞或電機出現故障；如果揚程下降，可能是泵的內部部件磨損或管道系統存在泄漏。

（二）日常維護

日常維護對于保證管道泵的正常運行至關重要。定期檢查泵的外觀，查看是否有漏水、漏油等現象，如有應及時處理。檢查泵的地腳螺栓和連接螺栓是否松動，如有松動應及時擰緊。定期清理泵的入口過濾器，防止雜物進入泵內損壞葉輪和其他部件。要保持泵體和電機的清潔，避免灰塵和油污積累影響其散熱和性能。

（三）定期保養

除了日常維護外，還需要對管道泵進行定期保養。一般每隔一定的運行時間（如半年或一年），應對泵進行全面的檢查和保養。包括拆卸泵體，檢查葉輪、軸套、密封等部件的磨損情況，如有磨損應及時更換。對電機進行保養，檢查電機的絕緣性能、軸承等部件，添加或更換潤滑油脂。對管道泵的控制系統進行檢查和調試，確保其正常運行。

（四）故障處理

在管道泵運行過程中，可能會出現各種故障。常見的故障包括氣蝕、振動過大、流量不足、揚程不夠等。當出現故障時，需要根據故障現象進行詳細的分析和排查，找出故障原因并采取相應的措施進行處理。例如，如果是氣蝕故障，可能是泵的入口壓力不足或水溫過高，可通過提高入口壓力或降低水溫來解決；如果是振動過大，可能是泵的安裝不牢固或葉輪不平衡，需要重新固定泵體或?qū)θ~輪進行平衡校正。
